Gasliftcilinder: maatvoering, selectie, installatie en stille prestaties voor zitplaatsen en kasten

Verstelbare gasveercilinder voor bureaustoel : Ergonomie, veiligheid en nauwkeurige installatie

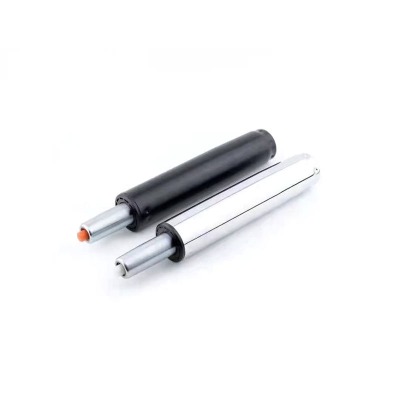

Een gasliftcilinder, ook wel een gasveer of pneumatische kolom genoemd, is een afgesloten apparaat dat energie opslaat in gecomprimeerde stikstof en de beweging regelt met een kleine interne klep. Bij kantoorzitplaatsen is de verstelbaar gaslift cilinder voor bureaustoel maakt soepele hoogteveranderingen mogelijk terwijl het gewicht van de gebruiker wordt ondersteund, zodat de houding tot op de millimeter nauwkeurig kan worden aangepast. Wanneer aan de hendel wordt getrokken, gaat de klep kort geopend en wordt de druk over de zuiger gelijk gemaakt, waardoor de stoel kan bewegen; wanneer de hendel wordt losgelaten, sluit de klep en wordt de geselecteerde positie vastgehouden. Dit eenvoudige mechanisme elimineert, wanneer het de juiste maat heeft, “drift” gedurende de dag en voorkomt de schokkende eindstops die de onderrug vermoeid raken.

Ergonomische doelen en waarom ze ertoe doen

Het primaire doel is om de gebruiker zo te plaatsen dat de dijen ongeveer evenwijdig aan de vloer zijn, de voeten plat rusten en de ellebogen net boven het bureauoppervlak zweven als de schouders ontspannen zijn. Om deze doelen voor een brede populatie te bereiken, kiest u een slag die lang genoeg is om zowel kleinere als langere gebruikers te bedienen en een krachtklasse die de gecombineerde massa van gebruiker, stoel en mechanisme in evenwicht houdt. Een cilinder die te sterk is, kan niet omlaag en kan naar boven ‘zweven’ wanneer de gebruiker de stoel gedeeltelijk ontlast; een te zwakke cilinder zinkt langzaam, zelfs als er niet aan de hendel wordt getrokken. Beide fouten dwingen tot constante micro-aanpassingen en vergroten de vermoeidheid tijdens lange diensten.

Sleutelselectieparameters

• beroerte — de verplaatsing van minimale naar maximale zithoogte; gebruikelijke waarden variëren van 80–140 mm voor bureaustoelen en tot 200 mm voor krukken.
• Minimale en maximale lengtes — bepalen of de laagste en hoogste posities passen bij de bureaugeometrie zonder dat de gebruiker zijn schouders ophaalt of de voeten laat bungelen.
• Forceer klasse — de interne druk die bepaalt hoe gemakkelijk de stoel omhoog komt en hoe stevig hij vastzit wanneer de hendel wordt losgelaten.
• Interface-geometrie — tapsheid voor de basis en kegel voor het mechanisme; controleer om wiebelen of onjuiste plaatsing te voorkomen.
• Ventielgevoel en demping — soepele meting maakt geleidelijke afdaling mogelijk zonder stapvormige bewegingen of stuiteren bij eindstops.

Installatie, inbedrijfstelling en veiligheid

Voordat u de cilinder inbrengt, moet u de bijpassende conussen reinigen om een veilige, kraakvrije perspassing te garanderen. Steek eerst de kolom in de basis, lijn vervolgens het stoelmechanisme uit over de zuigerkegel en druk stevig aan; vermijd hameren op het uiteinde van de stang om de afdichtingen te beschermen. Laat de stoel een volledige rit maken met een representatieve gebruiker: als de stoel vanzelf omhoog komt als de hendel wordt losgelaten, kies dan een lagere krachtklasse; als het zinkt, ga dan een klasse hoger. Train gebruikers om de zitting iets lichter te maken terwijl ze de hendel bedienen, voor een soepelere beweging en een langere levensduur van de klep. Behandel elke cilinder als een afgesloten drukvat; niet doorboren, pletten of blootstellen aan hoge temperaturen.

Snelle checklist voor een goede pasvorm

• De zithoogte dekt het beoogde percentielbereik van gebruikers.
• De beweging is soepel, zonder stick-slip of "inkepingen".
• Geen wiebelen aan de basis of het mechanisme-interface na verschillende cycli.
• Het einde van de slag voelt eerder gedempt dan abrupt aan.

Vervanging van zware gasliftcilinders : belastingsclassificaties, duurzaamheid en upgradekeuzes

In omgevingen met zwaardere gebruikers, 24/7 personeelsbezetting of veelvuldig delen, a vervanging van zware gasliftcilinders kan de levensduur dramatisch verlengen. Vergeleken met standaardeenheden maken zware cilinders doorgaans gebruik van dikkere drukbuizen, stangen met een grotere diameter voor knikweerstand en afdichtingen die zijn geformuleerd voor hogere belastingen en meer cycli. Het doel van de upgrade is niet simpelweg het vergroten van de kracht; het is bedoeld om de gecontroleerde beweging en consistente houdkracht te behouden over een breder spectrum van reële omstandigheden, inclusief temperatuurschommelingen en zijbelastingen door leunen of rollen over oneffen vloeren.

Waar zwaar werk loont

• Gedeelde werkplekken waar stoelen tientallen keren per dag worden versteld.
• Industriële ruimtes met stof- en temperatuurschommelingen die de slijtage van afdichtingen versnellen.
• Situaties waarin gebruikers vaak naar voren leunen of op de rand zitten, waardoor de zijbelasting toeneemt.

Standaard versus zwaar uitgevoerd: verhalende vergelijking

Een standaardcilinder is lichter en goedkoper en voelt vaak iets gemakkelijker te bedienen bij lage belastingen; Onder hoge statische of dynamische belastingen kan het echter geleidelijk wegzakken of eerder gaan wiebelen naarmate de interfaces slijten. Een zware cilinder is bestand tegen die sluipende afdaling, houdt de beweging na nog veel meer cycli lineair en blijft recht onder zijbelasting, hoewel hij aan de voorkant meer kan wegen en meer kan kosten. Als stoelen worden toegewezen aan lichtere, individuele gebruikers, kunnen standaardeenheden voordelig zijn; als stoelen worden samengevoegd of 24 uur per dag worden gebruikt, levert de heavy-duty optie doorgaans lagere totale eigendomskosten op, omdat vervangingen en uitvaltijd afnemen.

Upgradetips

• Pas de tapsheid en de totale lengte aan om de geometrie van de zitting na vervanging te behouden.
• Documenteer de min/max zithoogtes voorafgaand aan de montage en verifieer deze na de installatie.
• Als u twijfelt tussen twee krachtklassen, kies dan de laagste en vertrouw op de slag die de meeste gebruikers dekt; overmatig geweld schaadt de bruikbaarheid.

Maattabel gasliftcilinder : Afmetingen, krachtklassen en snelle selectie

Een duidelijk gaslift cilinder maattabel vermindert giswerk door gebruiksscenario's in kaart te brengen aan geometrie en kracht. De drie kerngetallen zijn minimale lengte (gecomprimeerd), slag (bruikbare slag) en maximale lengte (gecomprimeerd plus slag). Combineer deze met de juiste krachtklasse, zodat de stoel niet vanzelf omhoog komt en ook niet wegzakt als de hendel wordt losgelaten. Omdat onderstellen en mechanismen de stapelhoogte vergroten, dient u altijd een diagram als uitgangspunt te nemen en dit op de daadwerkelijke stoel te bevestigen om ongemakkelijke extremen voor kleinere of langere gebruikers te voorkomen.

Rule-of-thumb-toewijzing per gebruiksscenario

• Algemene bureaustoel: gemiddelde kracht, slag van 100–120 mm, bescheiden minimumlengte voor standaard bureauhoogtes.
• Gedeelde banken: middelhoge kracht, slag van 120–140 mm om een ​​bredere bevolking te bereiken.
• Opstelkrukken: hoge kracht, slag van 160–200 mm gecombineerd met een voetring voor stabiliteit.
• Compacte zitting: weinig kracht, slag van 80–100 mm en korte minimumlengte voor lage bureaus.

Illustratieve grafiek (indicatieve waarden)

Hoe u de grafiek effectief kunt gebruiken

1. Begin met gebruikerspopulatie en bureauhoogte; selecteer een lijn die beide uiteinden bedekt.
2. Kies een krachtklasse die de stoel in evenwicht brengt met een gemiddelde gebruiker; controleer of het niet uit zichzelf stijgt.
3. Controleer de minimale en maximale lengtes ten opzichte van echt meubilair om te voorkomen dat knieën of schouders bekneld raken.
4. Maak een prototype van één stoel en verzamel feedback voordat u deze in uw wagenpark standaardiseert.

Hoe de cilinderslag van de gaslift te meten : Hulpmiddelen, methoden en verificatie

Weten Hoe de cilinderslag van de gaslift te meten voorkomt bestelfouten en zorgt ervoor dat aan ergonomische doelstellingen wordt voldaan. De meest betrouwbare methode is het meten vanaf de stoel: noteer de gesloten lengte met de stang volledig ingestoken, en vervolgens de open lengte met de stang volledig uitgeschoven; het verschil is de slag. Als verwijderen onpraktisch is, kunt u de blootliggende stang op de laagste en hoogste zitpositie markeren en vervolgens de afstand tussen de markeringen meten. Voor de beste herhaalbaarheid gebruikt u consistente referentiepunten (basiskegelzitting tot hengelpunt of adapterschouder), meet u twee keer en meet u het gemiddelde van de resultaten.

Stapsgewijze procedure

1. Verwijder de cilinder voorzichtig en bescherm de stang tegen deuken of krassen.
2. Identificeer referentievlakken: basiskegelzitting en de bovenkant van de stang of bevestigde adapter.
3. Meet de gesloten lengte op een vlak oppervlak met lichte axiale belasting om volledige compressie te garanderen.
4. Laat volledige uitstrekking toe en meet vervolgens de open lengte tussen dezelfde referentiepunten.
5. Bereken slag: S = L _open − L _gesloten .
6. Noteer de buitenbuis- en staafdiameters om de stijfheid en interfaceklasse te bevestigen.

Methoden vergeleken in zinnen

Het meten van de stoel is meestal het meest nauwkeurig, omdat het mechanisme de echte eindaanslagen niet kan verbergen; meten op de stoel is sneller, maar kan de beweging te weinig rapporteren als verbindingen de beweging beperken. Remklauwen bieden nauwere toleranties dan een meetlint, maar een stijve liniaal is voldoende als de metingen worden herhaald. Het lezen van fabrikantgegevens gaat het snelst als de modelnummers bekend zijn; Vervangingen of ontwerpherzieningen kunnen er echter voor zorgen dat de gedrukte nummers afwijken van het betreffende onderdeel, dus een fysieke controle is verstandig voordat u een batch aanschaft.

Veelvoorkomende valkuilen die u moet vermijden

• Mengen van referentiepunten tussen gesloten en open metingen.
• Het negeren van de stapelhoogte van adapters of decoratieve omhulsels.
• Meten terwijl de klep gedeeltelijk open is, wat inconsistente metingen oplevert.

Stille gasliftcilinder voor kasten : Geluidsbronnen, demping en beste praktijken voor montage

In kasten en meubeldeksels: a rustig gaslift cilinder voor kasten transformeert de waargenomen kwaliteit door slaan, piepen en gebabbel te elimineren. In tegenstelling tot verticale zitkolommen werken kastcilinders onder verschillende hoeken en maken ze gebruik van veranderingen tijdens de slag, waardoor eventuele verkeerde uitlijning of te grote afmetingen worden versterkt. Geluid komt meestal van drie plaatsen: interne turbulentie wanneer de gassnelheid te hoog is, stick-slip bij lage snelheid bij droge staafafdichtingen en externe resonanties in beugels of dunne panelen. Het tegengif is drievoudig: de juiste kracht zodat de snelheden in het midden van de slag bescheiden blijven, soepele kleppen of soft-close demping aan het einde van de veerweg, en een stijve montage die voorkomt dat hardware als klankbord fungeert.

Ontwerprichtlijnen voor een stille werking

• Geef de voorkeur aan een langere slag met iets lagere kracht om de maximale openingssnelheid te verminderen.
• Monteer indien mogelijk de stang naar beneden in de gesloten positie, zodat olie de hoofdafdichting smeert.
• Gebruik sferische lagers of draaipunten met polymeerbussen om kleine verkeerde uitlijningen op te vangen zonder piepen.
• Voeg elastomeerbumpers toe op de contactpunten om de resterende energie bij de eindstop op te vangen.
• Maak de beugels stijver en controleer het koppel van de bevestigingen na 10–20 cycli terwijl de materialen bezinken.

Geluidssymptomen, oorzaken en oplossingen

Als de beweging bij het opstarten een piepgeluid laat horen, is de afdichting waarschijnlijk droog; het meerdere keren ronddraaien van het deksel met de stang naar beneden gericht herstelt vaak de stilte. Als een kast bijna volledig open 'springt', is de kracht waarschijnlijk te hoog of neemt de hefboomwerking laat in de slag toe; Door de beugel een paar millimeter te verplaatsen om de momentarm plat te maken, kan het profiel gladder worden. Aanhoudend gerammel nadat de beweging is gestopt, is meestal van buitenaf (losse schroeven, dunne panelen of hardwarecontact), dus versteviging of pakkingen lossen dit op zonder de cilinder zelf te veranderen.

Verificatiechecklist

• Open/dicht minimaal 20 keer om de afdichtingen te bevestigen; evalueer daarna het geluid.
• Bevestig dat er geen interferentie is over de volledige verplaatsing, inclusief handgrepen en aangrenzende panelen.
• Zorg ervoor dat de draaipunten niet onder extreme hoeken kunnen vastlopen; binding versterkt het geluid en verkort de levensduur.
